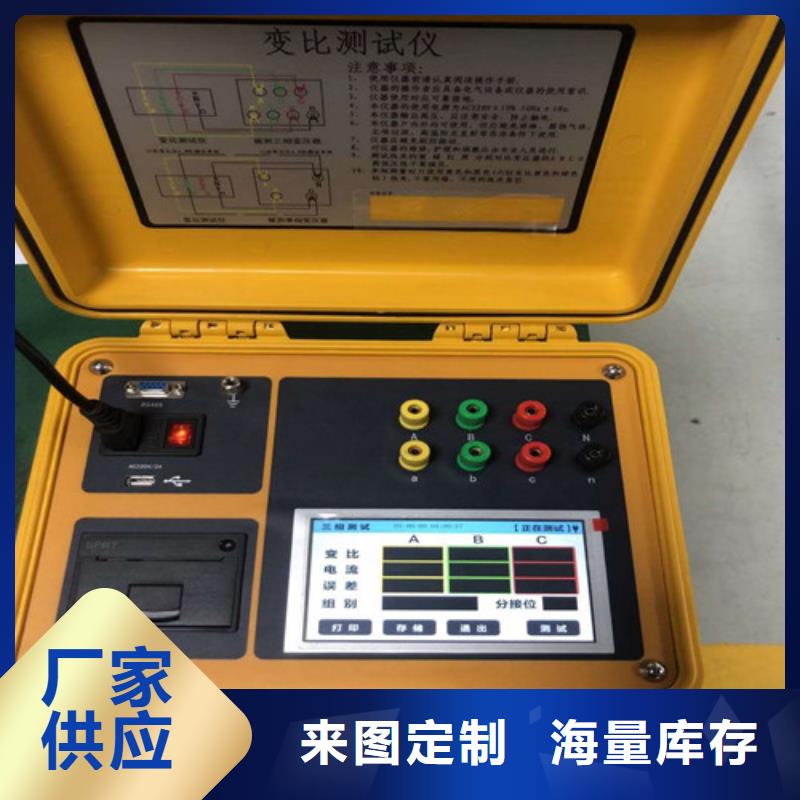

变压器变比测试仪一．主要特点：变比组别测试仪检定装置是专门为变压器，互感器变比组别测试仪检定校准所设计的标准检定器具，参考GB1094.1-1996《电力变压器 部分 总则》、JJG314-2010《测量用电压互感器》检定规程，专门针对数字式变比组别测试仪校验要求研制的标准设备。仪器可以在200V电压下完成变比检定校验工作，由七个十进制调节盘，实现任意变比比率值设定。由三个调节盘组合，实现D/d、D/y、D/z、Y/d、Y/y、Y/z、联结组别设定。设备采用无源电压比例标准器具，由三组单相比例标准通过开关组合连接。设备操作简单，性能可靠、抗干扰能力强。 二．技术指标：1 ：整机通用技术指标①电压比率量值准确度级别：0.01级②输入电压范围：0V～240V③输出电压比率范围：1.000000～100000④输出组别变比范围：10、100、1000、⑤输出组别变比精度：0.05％⑥连接组别设置范围：D/y、D/d、D/z、Y/y、Y/d、Y/z、三、操作指南 面板端子说明a、变比校准部分标准面板右边A、X、Ao、Xo、0-200V、x接线端子，其中A、X 与Ao、Xo端子（分别为双级电压互感器励磁绕组，比例绕组输入端，采用并联连接方式）组合为初级输入电压信号输入端。0-200V、x端子为设定比率次级电压信号输出端。

变压器变比测试仪参数测量点击参数测量按钮可进行变比测量，如下图：点击开始按钮开始测试，大约3秒钟左右测试完成并显示测试结果，一次二次为被试变压器的一次二次电压，角度为一次二次的电压夹角（可折算点数），变比为实测变比，误差为与标准变比的误差，分接位置为仪器测出的当前分接，接线方式也是实测接线方式。点击保存系统提示保存到哪个分接记录，选择正确的分接可将当前测试结果保存到数据库中。如下图：斯科特和逆斯科特变压器为两相变比，显示在BC和CA相。5.3波形图测试开始后并在完成测试前，点击波形图按钮可显示当前所施加的变压器一二次的电压波形。如图：按U1、U2、U3、I1、I2、I3相应按钮可选择显示或关闭那路波形图，点击【＋】、【-】按钮可放大缩小波形，【】可拉伸波形，移动下方滑块可移动波形。5.4谐波分析测试开始后并在完成测试前，点击谐波分析按钮可分析一二次各相电压的谐波含量。如图：如图设置显示U1的谐波，按【】可循环显示 1—32次谐波含量和百分比5.5记录查询点击记录查询按钮，可查询并打印测试结果，还可导出到优盘或上传至计算机，如下图：左侧显示数据库的记录数，右侧可显示某一条记录的详细信息，点主滚动条可上下或左右滚动屏幕以便显示所有信息，选中某条记录点击打印按钮可通过串口或蓝牙打印机现场打印测试结果。插入优盘点击导出，可将整个数据库导出到优盘（插入优盘要等待两三秒钟，使仪器检测到优盘）。优盘数据库采用Dbase3数据库格式，可用excel电子表格直接打开编辑打印等，无需安装后台管理软件，使用户的管理更方便。

变压器变比测试仪Z型测试“Z型测试”和“三相测试”设置、操作类似，具体操作可参考“三相测试”的相关操作，在此不多作赘述。5.3.2 直阻测试5.3.2.1直阻参数设置在“主菜单”屏下选中“直阻测试”项后，按“确认”键进入参数设置屏（见图九）。图九“测试绕组”、“测试相别”、“测试温度”、“折算温度”、“试品编号”、“测试”为菜单选项，其右边所属各项为功能参数。“说明”部分是对所选功能的解释说明。当菜单选项被选中时，按“上下”键选择不同菜单功能，按“左右”键选择菜单选项所属功能参数，当菜单选项所属功能参数被选中时，按“上下”键修改参数，按“确认”键或“取消”键返回菜单选项。测试绕组：选择需要测试的试品绕组，可选高、中、低压，绕组材料可选铜、铝。绕组材料关系到电阻折算值所用的折算系数测试相别：选择测试试品的单独一相阻值或三相阻值，高压、中压绕组可选“单相AO”、“单相BO”、“单相CO”、“单相AB”、“单相BC”、“单相CA”、“三相同测Yn”(“三相同测Yn”是指变压器星型接法带中性点引出线绕组的三相测试)、“三相同测Y”和“三相同测△”；低压绕组可选“单相ab”、“单相bc”、“单相ca”、“助磁法ab” 、“助磁法ab” 、“助磁法ab” “三相同测Y”和“三相同测△”。测试温度：设置所测试品的当前油温，油温数值从-99℃～＋99℃，此数值关系电阻折算值。折算温度：设置在当前油温下测得的电阻值需要折算的温度值，折算温度数值从0℃～＋255℃，此数值关系电阻折算值。试品编号：设置本次试验的试品编号。测 试：选择测试电流档位。参数设置完成后，选中“测试”项后按“确认”键开始测量。
