采购多功能校准仪,【天正华意电气设备(青岛市分公司)tianzh3611-75】的产品种类齐全,性价比合理,我们还可以为您提供定制设计服务,打造的款式。欢迎前来选购,联系人:杨经理-18762195566,QQ:805146545,地址:平度市平安路2号。

多功能校准仪 使用方法 仪器应置于通风良好，无日光直射、干燥、清洁的场所。本电源的供电电压为220V±10％，频率为50Hz±1Hz。电源插座上地线应良好接地。2 、开机前输出项目选择开关置于“0”位置，输出端先不要接上被检仪表，以免因档位选择不当而损坏仪表。3 、接通电源开关，数码管应亮。其中M窗口指示和量程开关指示一致，％、值窗口指示为“0”，“V、mV、A、mA、μA”指示灯应有相应指示。N指示灯指示为10，正常时，输出指示灯亮。4 、预热5分钟（长期不用或湿度较大时，预热时间应长一些），然后根据被检仪表的性能和量程，选择相应的量程、满度和N值。5 、幅值调节采用按键调节时，五只为上升键，五只为下降键，分别按满度的/N、10％/N、1％/N、0.1％/N、0.01/N设置调节量。上升键具有下述功能：每按一次，输出上升相应键的调节量，点按n次，则上升n倍相应键的调节量，按住不放，输出将持续上升，当显示值﹤满度时，如按住10％按键不放，输出多只能调节到满度，待松开按键后，方可继续调节到110％满度。1000V档设定只能调节到105％满量程。下降键的功能和上升键相似，只是调节方向相反。如按住10％下降键2～3秒钟，输出将自动缓缓回零。请按此键让输出回零，复位键回零无效！缓升缓降键可以方便检查指针表的卡针现象，次按，输出上升至，再按一次下降到0（循环重复）。使用键盘调节时，每次测量完毕应按住10％下降键2～3秒钟，等输出回零，再作下一次测量。使用电位器调节时，每次测量完毕应将电位器逆时针旋转到底。键盘调节和电位器调节选择可以通过外控盒上拨动开关转换 使用者可根据测量需要选择N值，以方便调测仪表。

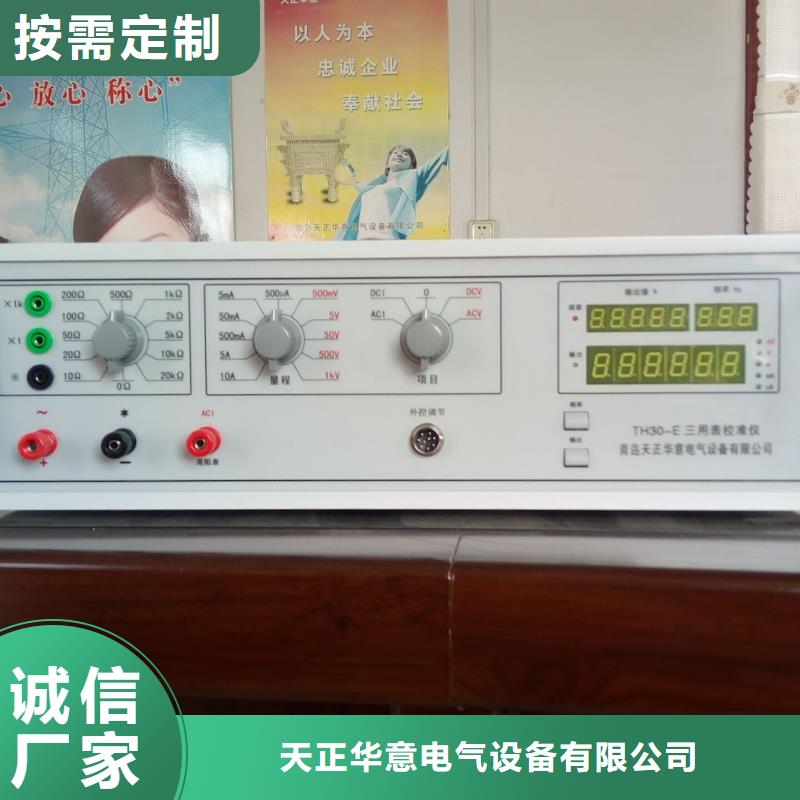

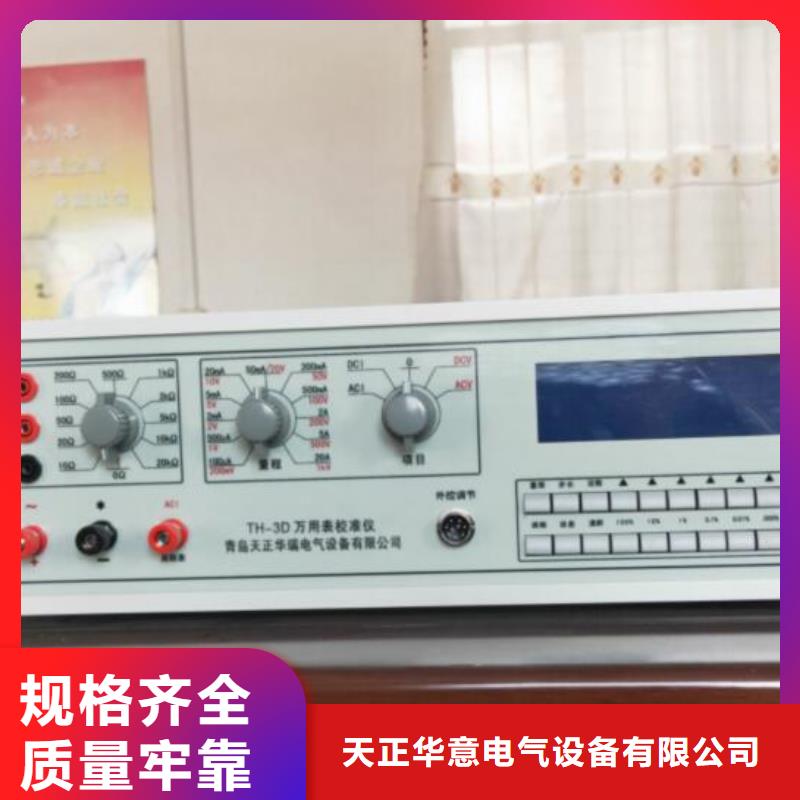

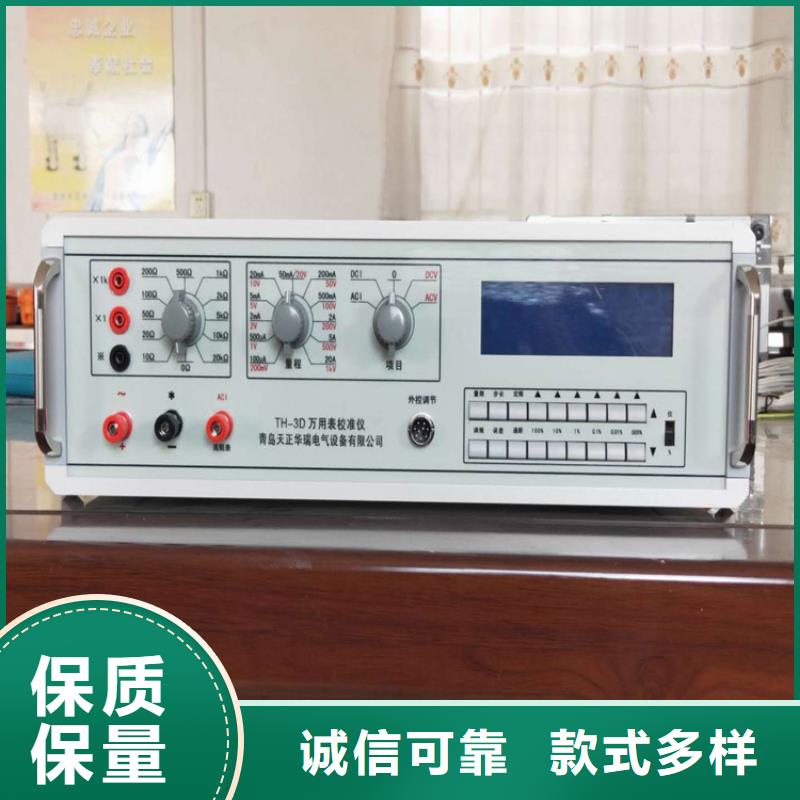

多功能校准仪面板功能说明电阻输出 电阻选择 量程选择 项目选择⑸液晶显示窗口 ⑹电压、电流输出ACI高阻输出外控调节控制按键 ⑽调节方式选择 特别提示：2.1、当仪器有输出时，避免转换各种开关，以免损坏仪器或被检仪表。2.2、本仪器输出电压达1000V，操作时应注意人身。2.3、本仪器不宜在相对湿度大于80％的环境中工作；供电电源质量将影响输出稳定度。2.4、作交流项目检测时，避免在有输出的情况下，切换频率。2.5、关机时请切断输出。3、概述：多功能校准仪是一种大屏幕LCD显示的数字式交、直流标准电压、电流发生器，整机采用“闭环”控制，输出稳定度高，可用于校验数字式、指针式三用表及各类直流、交流、电压、电流表头。本仪器电压输出11档（0~1000V）；电流输出11档（0~20A）；中值电阻11×2档(10Ω~20MΩ)；交流频率有两种：定频：50Hz、60Hz、400Hz、1kHz（数字合成，按键选择），调频：50Hz--1000Hz连续可调。以上项目及量程变换均通过内部精密开关转换。LCD窗口同时显示输出实际值、百分比值、量限、误差。可选择被检表的量限值，并可根据被检表的刻度选择步长。输出调节既可采用外控编码器调节也可采用面板按键数字调节，面板按键调节可选择“按位”调节或者按“百分比”调节。采用的16位A/D转换芯片，转换速度和精度得到了大幅度提高；AC/DC采用真有效值转换芯片，保证了交流输出的精度。采用了新型的复合大功率放大器，输出功率强大，可靠性高，失真度小。电压短路、电流开路自动保护！具有数字显示、误差直读、量程宽、分档细、精度高、线性好、稳定性高、使用方便等优点！

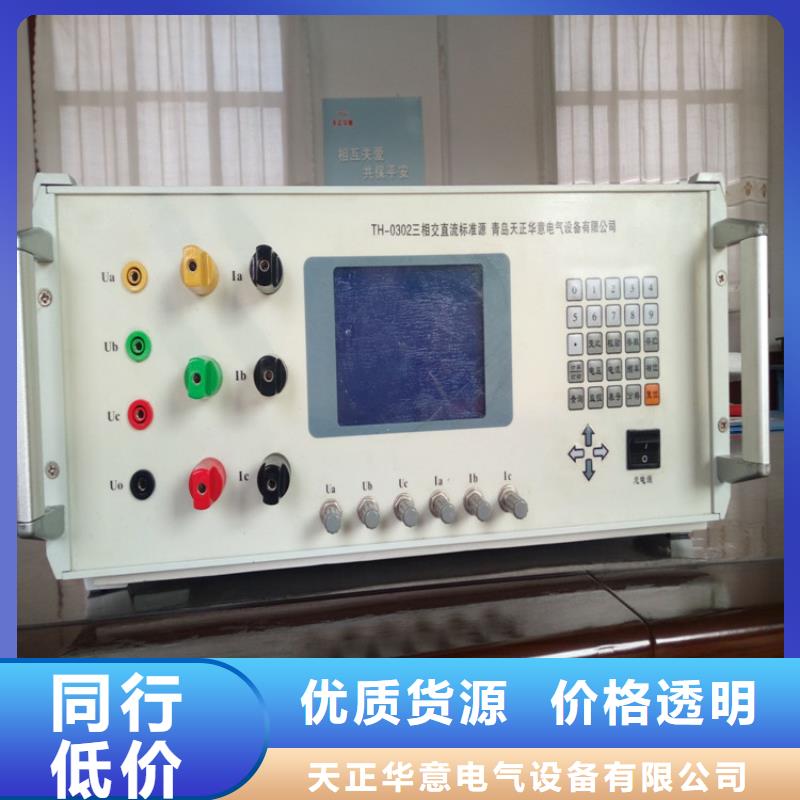

多功能校准仪 技术指标1.1电源输出：1.1.1 交流电压输出 调节细度：0.01％RG 分辨率：6位有效数字准确度：优于±0.05％RG 稳定度：优于±0.01％RG/1min 失真度：优于 0.3％ （非容性负载） 输出功率：额定每相 25VA 满负载调整率：小于±0.01％RG 输出范围：10V～600V 档位设置： 57.7V、100 V、220V、380V、600V内部自动档位切换 。1.1.2 交流电流输出 调节细度：0.01％RG 准确度：优于±0.05％RG 分辨率：6位有效数字稳定度：优于±0.01％ RG /1min 失真度：优于 0.3％ 输出功率：每相100A额定输出50VA ，其他档位额定输出20VA。满负载调整率：小于±0.01％RG 输出范围： 1mA～ 120A档位设置： 0.2A、1A、5A、20A、 100A，自动档位切换1.1.3 功率输出 准确度： 优于 0.05％RG 稳定度： 优于 0.01％/1min。 分辨率：6位有效数字（有功功率、无功功率、视在功率）1.1.4 功率因数 调节范围：-1～0～＋1； 分辨率：0.00001； 准确度：0.0005。1.1.5 相位 调节范围：0～359.99° 分辨率：0.001 °准确度：±0.02°1.1.6 频率 调节范围：45Hz～69Hz 分辨率：0.001Hz 准确度：±0.003Hz 1.1.7 谐波可以准确输出 2～31 次谐波，各次谐波可以任意组合叠加在一起同时输出，但是输出谐波时总的谐波含有率之和不要超出下表所出的限制。谐波含量显示准确度0.1％，谐波含量显示分辨率4位有效数字。谐波相位（相对于基波）调节范围0-359.99°。
