电缆故障探测仪:多年行业经验,口碑好,行业良好的口碑企业,【天正华意电气设备(娄底市分公司)tianzh3611-75】值得选择,欢迎来电咨询, 联系人:杨经理,地址:平度市平安路2号。

电缆故障探测仪.点击或键进行图形缩放。标尺1和标尺2进行数据卡位时，先选择或　，手指点到波形卡点处，就会出现卡点光标，再通过移动或来进行精准分析故障位置。⑧数据保存点击键，弹出保存对话框，提示要保存的号段，此时按“是”，即屏中上半部显示的红色波形被保存在该号段，按“否”退出。⑨自动判距点击键，游标进行自动定位，显示屏上方自动显示故障距离。六、测试方法的操作简介1、低压脉冲法测试电缆的断线、短路故障距离1）接线：先将双夹测试线接至“信号”端口，再将测试线的红夹子夹在故障电缆的一个故障相，黑夹子夹在故障电缆的另一个故障相，黑夹子也可以夹在接地的铠上。低压脉冲法连线示意图2）开机：按下开关键，屏幕将显示开机界面；点触一下液晶屏进入测试界面。此时系统默认测试方式为“低压脉冲法”、电缆长度“300m”、电缆类型为“交联乙烯”。然后依据被测电缆绝缘材质、长度等因素再调整默认项目为适合本次测试的内容。3）采样：点击“采样”键，仪器发出测试脉冲并自动触发捕捉到反射脉冲。此时界面将显示电缆的断线和短路波形如下图示。波形的幅度、位置智能自适应大小，不需要人工调节中值或幅度。低压脉冲法测量图形4）判读：低压脉冲波的判读比较容易，只要将游标分别定位到发射波及反射波的起点即可（详见波形分析基础理论），游标通过左移键或右移键操作。

电缆故障探测仪跨步电压测量法跨步电压法又叫差分电位法如果一埋地电缆发生接地故障，我们可以利用电位差法找出故障点。方法是在故障电缆的测试点与地之间加上测试电压，那么在电缆的入地点周围将会形成以入地点为同心的分布电场。该电场中半径相同的任意点之间不存在电位差，但半径不同的任意两点间却存在电位差（如图中A、B两点），而且当两点间距固定时，两点离中心越近电位差越强。利用这一特点，我们就可以移动A、B两点逐渐向中心点逼近。当故障点恰好位于A、B两点中间时，电位差变为零。如果继续移动越过故障点时，电位差极性将会反相，如此来回移动就可准确判断出接地点。操作步骤1）将所有用电设备脱离被测电缆，保证被测电缆无任何连接；2）将发射机的红色接线柱接到被测电缆上，黑色接线柱通过接地针接到大地；3）主机开机，选择路径测试；4）按接收机上的“ON”键开机，选择“跨步电压”模式。5）然后背上接收机，手持跨步电压的定位探测架，根据接收信号的强度判断线路径，沿着线缆路由向前走，走几米把定位探测架在线缆路由的地面上插入一次（如果土壤比较干燥或在水泥地面，可适当地在插针点浇上些水，两根定位探测架的连线应与被测电缆平行）。

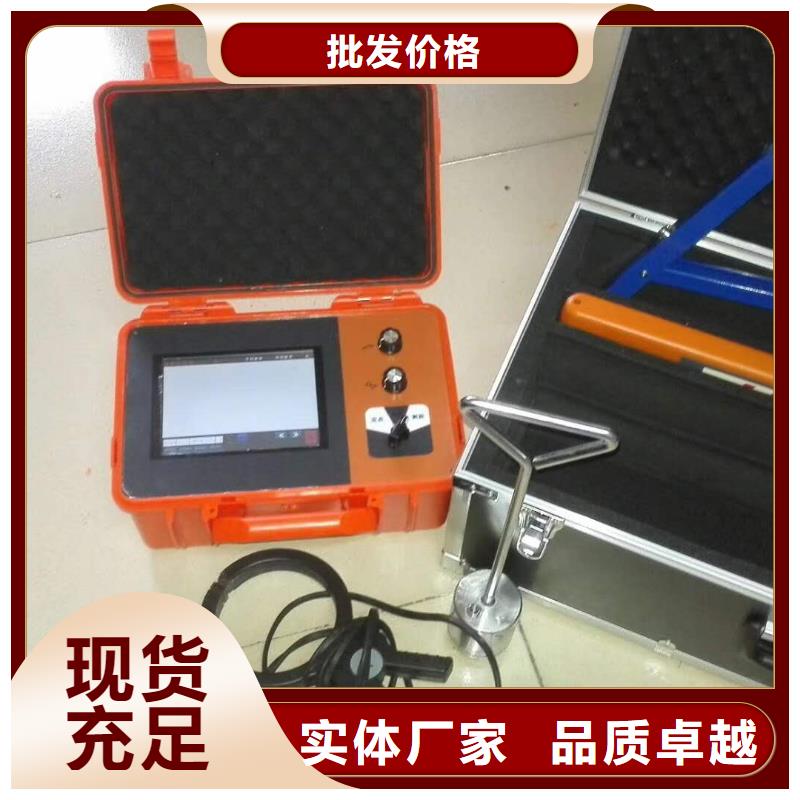

电缆故障探测仪 我公司作为电力电缆测试领域中的领跑者，在产品开发研制中不断追求完美、努力创新。电缆故障预定位测试主机是公司的又一杰作，技术达到国际先进水平，打破了国外公司在此领域的垄断，电缆故障预定位测试主机采用了国际水平的技术，所有高阻故障波形均呈现为简单的低压脉冲波形，判断故障距离轻松愉快。电缆故障预定位测试主机用于检测各种动力电缆的高阻泄漏故障、闪络性故障、低阻接地和断路故障。二、仪器功能与特点：1．可测35KV以下等级所有电缆的高、低阻故障，适应面广。2．具有方便用户的软件和全中文菜单。按键定义简单明了。测量方法简单快速。3．检测故障成功率、测试精度及测试方便程度优于国内任何一种检测设备。4．超大触摸液晶屏作为显示终端，仪器具有强大的数据处理能力和友好的显示界面。5．具有极的采样高压保护措施。测试仪器在冲击高压环境中不会死机和损坏 6．无测试盲区。7．内置电源，可在无电源环境测试电缆的开路及低阻短路故障。三、主要性能指标：1．测试方法：低压脉冲、高压闪络、速度测量。2．冲击高压：低于35KV电力电缆。3．数据采样速率：80MHz、40 MHz、20MHz、10 MHz。4．测试距离：＞30Km。5．读数分辨率：1m。6．系统测试精度：小于50cm。7．测试电缆脉宽设有：具有测试波形储存功能：能将现场测试到的波形按规定顺序方便地储存于仪器内，供随时调用观察。可以储存大量的现场测试波形。9．能将测得的故障点波形与好相的全长开路波形同时显示在屏幕上进行同屏对比和叠加对比，可自动判断故障距离。10．内置电源：充满电后仪器可连续工作3小时以上，亦可外接交流电源工作。11．工作条件：温度-10℃～＋45℃，相对湿度 90％。四、仪器的系统组成和工作原理：电缆故障测试仪系统的组成方框图如图一所示：电缆故障快测仪主要由高压冲击单元、和波形记录分析仪（测试主机）两部分组成。1、高压脉冲发生器 高压脉冲发生器是该套电缆故障预定位的能量提供部分，向外提供高压高能的电压脉冲。主要由升压变压器、高压整流二极管、充电电容、放电球隙组成。2、波形记录分析仪（测距主机）这个部分是整个仪器的大脑，负责向其他部件发送指令，协调各部件的工作，并向操作者提供人机对话的界面。它的主要功能是对测量脉冲进行高速的采样和记录，再对采集到的信号进行高速的运算分析。
